小區高空抛物解決方案

由于有不少朋友遇到相關的項目，所以本期我們一起全面的來了解下 高空抛物解決方案，分别列舉 海康與 大華的針對高空抛物的解決方案。

一、痛點分析

高空抛物被稱為“懸在城市上空的痛”，作為城市 不文明的行為的同時，它所帶來的社會 危害也很大。由于其不文明行為的實施場所多為高空樓層，少有目擊者，由于抛物的下降速度非常快，抛物 時間極短，甚至有人在抛物時故意隐去身影，使得相關部門很難追究抛物者的法律責任，此類事件屢見不鮮、屢禁不止。

在小區安裝攝像頭時刻監控，不僅能夠 震懾素質低下的人随意抛物，同時也能夠在抛物事件發生後，做到事後 取證并追究相關人員的法律責任。

二、海康高空抛物方案

本方案專為 小區、建築工地、工廠等場景的高空（100 米）抛物監控而設計，主要監督人在高空 抛灑雜物的不文明行為，從而避免可能對地面車輛、人員、公共财物等造成的傷害。可有效獲取抛物者的 樓層信息和高空抛物的事件整體記錄， 一定程度上遏制此不文明行為的發生 。

一、方案亮點

1、記錄抛投過程，事件有據可循

樓層全覆蓋，有效記錄人員在高空進行抛灑雜物等不文明行為造成财物損壞、人員傷亡等事故過程。便于事後回查整個抛投過程。

2、震懾抛投人員，減少發生事故

通過安裝監控設備，一定程度震懾抛投人員，減少不文明事件或重大事故的發生。

3、超高清圖像捕捉

采用 4K 超高清星光攝像機，高層畫質顯示更加清晰，細節更清楚。

二、 方案構架

方案通過 海康威視 800W星光攝像機來實現圖像的高清及遠距離采集，通過交換機， 将信号穩定傳至後端錄像機， 實現監控預覽、存儲、回查等其他功能。

三、 方案實施1、設備選型

根據樓層高度的整體劃分，以普通住宅一層 2.8 米來進行計算，假設住宅區高層 33

層，通常需要兩個攝像機上下組合監控。

2、安裝注意事項

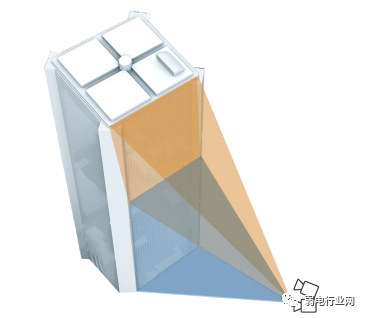

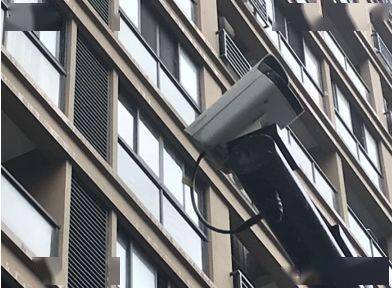

在住宅樓層高達 100 米時，需采用兩個攝像機 上下組合正對住宅樓，中間樓層建議重疊監控，實際安裝如下圖所示。

鏡頭調節：支持水平 0-360°調節，垂直 0-75°調節，符合高空監控的仰角要求，以調整監控角度。

四、800W 超高清星光攝像機設備實測

住宅樓層高 3.1 米，總共 30 層，樓高約 100 米，采用 超高清星光 800W 攝像機（6mm）和 超高清星光 800W 攝像機（4mm）上下組合監控。

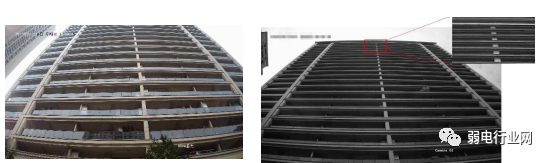

1、800W 攝像機安裝距離 10 米實測

3-14 層覆蓋(4mm)10-30 層覆蓋(6mm)（樓層疊加模糊，不推薦）

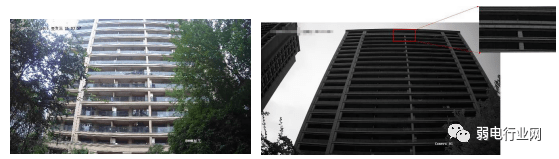

2、800W 攝像機安裝距離 30 米實測

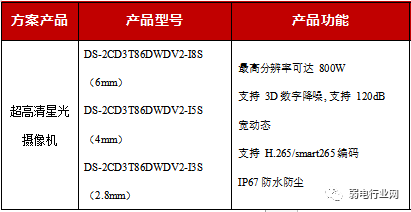

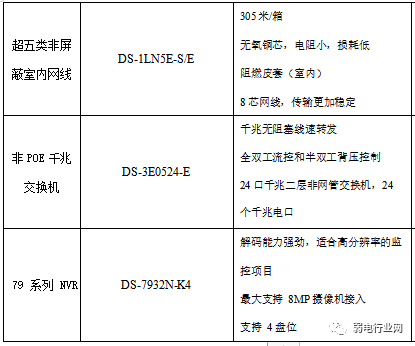

四、主要産品清單

三、大華高空抛物方案

上面我們看到了海康的高空抛物的實現方案，下面我們來看一下大華的實現方式。

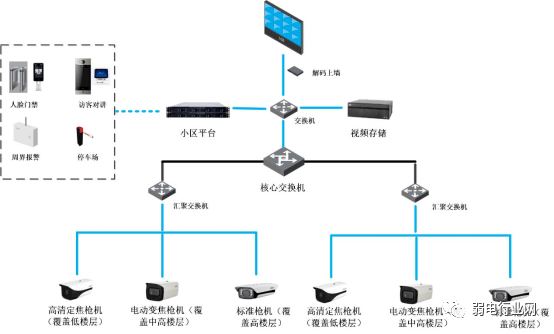

一、有線方案組網

此方案中，前端設備選用不同的高清槍機，分别覆蓋不同的樓層，攝像機通過局域網接入彙聚交換機，彙 聚交換機可通過光纖接入核心交換機，然後接入小區平台進行管理，大華小區管理平台 可以無縫擴展門禁、對講、停車場和報警等子系統，做到整個小區智能化的統一管理。後端也可采用管理軟件SMARTPSS，無需配置平台，方案成本優勢很大。

二、無線方案組網

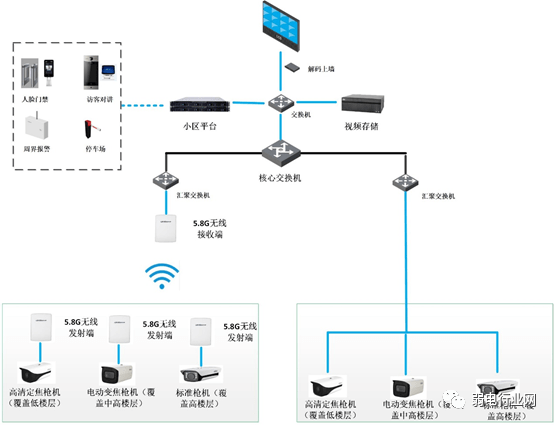

這裏面，弱電行業網順便也來說一下 高空抛物的無線方式，針對于一些無法部署有線網絡或 網絡施工困難的點位，也可采用大華5.8G無線組網方案和有線方案相結合，方案架構如下：

對比傳統的有線傳輸解決方案，使用WLAN無線網絡實現數據傳輸具有以下顯著特點：不受 距離和地點的約束，軟硬件規劃簡明，安裝容易，組網和擴容方便，維護成本低，覆蓋面積大，相比于有線光纖和運營商4G網絡，無線WIFI技術隻需一次投入，長期運營，能更好的提供定制化服務。

三、設備選型

對于低樓層（1-6層左右）來說：追求成本可以選擇200萬像素3.6mm焦距的定焦槍機，追求效果可以選擇200萬像素的電動變焦槍機（焦距在2.7mm到13.5mm可調）；

對于中高樓層（7-14層左右）來說：追求成本可以選擇200萬像素6mm的定焦槍機，追求效果可以選擇200萬像素的電動變焦槍機（焦距在2.7mm到13.5mm可調）；

對于高樓層（14-30層左右）來說：追求成本可以選擇200萬像素的電動變焦槍機（焦距在2.7mm到13.5mm可調），追求效果可以選擇400萬标準槍加變焦鏡頭（焦距在5mm到50mm可調），再配合紅外（100米左右紅外距離）護罩。

四、高空施工細節

一、勘點

在居民住宅小區中，由于位置、樓層、朝向、間距等關系，适合安裝高空抛物攝像機的位置一般建議選擇在需 要覆蓋的監控面前30米左右，如小區樓前的綠化帶中或空地處，但需 無樹木及其他物體遮擋， 不建議選擇在樓頂安裝，主要原因有 以下三點：

1、現在的小區一般都是小高層和高層，樓頂風力比較大，會造成攝像機抖動，從而造成監控畫面抖動，對于高空抛物的防範效果不佳；

2、小區樓頂一般不會預埋管線，需要重新綜合布線，系統的整體施工成本較高；

3、在樓頂安裝，從上往下照，很容易 照到居民家中，侵犯個人隐私，會引起不必要的麻煩。

二、攝像機的選擇與安裝

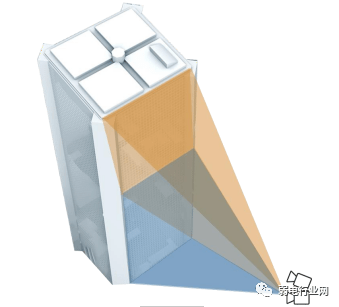

建議地面立杆或離地面牆面3米高處安裝，距離大樓30米左右（如條件不允許，也可距離20米左右），攝像機固定于立杆伸出部分，通過支架旋轉角度，根據實際場景固定于仰角60度到80度之間，如下圖：

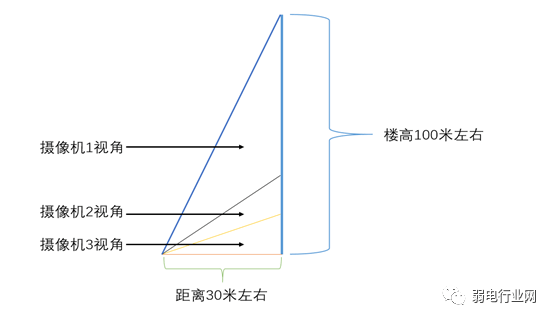

對于一個樓高在100米左右的大樓來說，如果是 普通的400萬像素攝像機，可以通過3個攝像機進行覆蓋，一個攝像機照0—15米的高度，一個攝像機照15-30米的高度，一個攝像機覆蓋30-100米的高度，如下圖：

如果是800萬像素的攝像機，可以2個攝像機進行覆蓋，當然也需要根據鏡頭情況來選擇。
